LAN
| Ethernet /802.3 LAN | TokenRing /802.5 LAN | |
| 기관 | 1980년 DEC, Intel, Xerox 표준발표 IEEE에 의해 표준으로 정의 |
1972년 IBM사에서 처음 고안 IEEE에 의해 표준으로 정의 |
| 토폴로지 | 버스형, 스타형 | 링형 |
| 기본 전송매체 | 10 BASE 2 10 BASE 5 10 BASE T |
10 BASE 2 10 BASE 5 |
| 매체 접근 방식 | CSMA/CD | Token Passing |

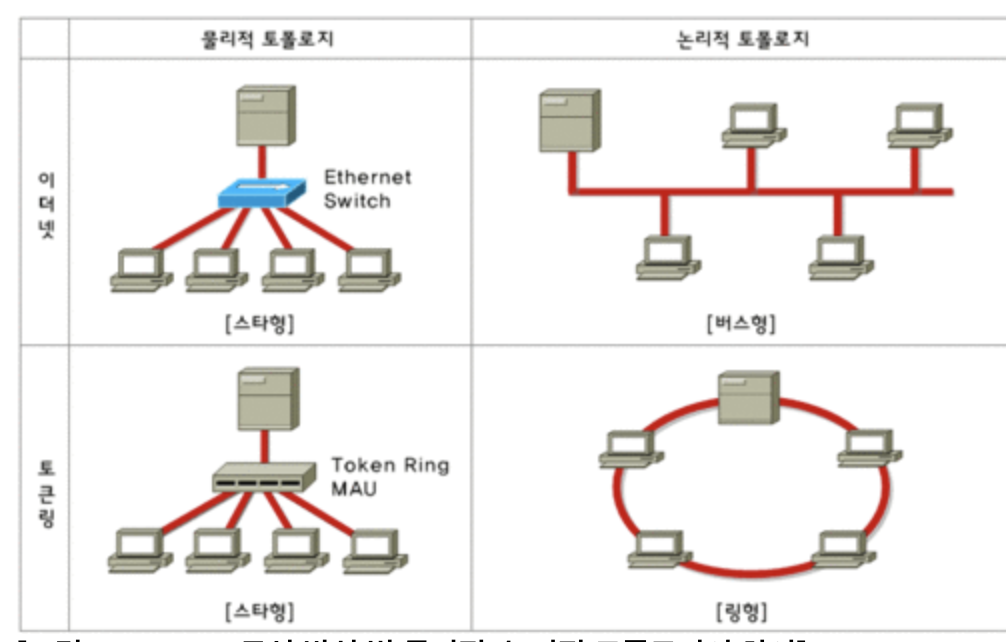

네트워크 토폴리지
케이블

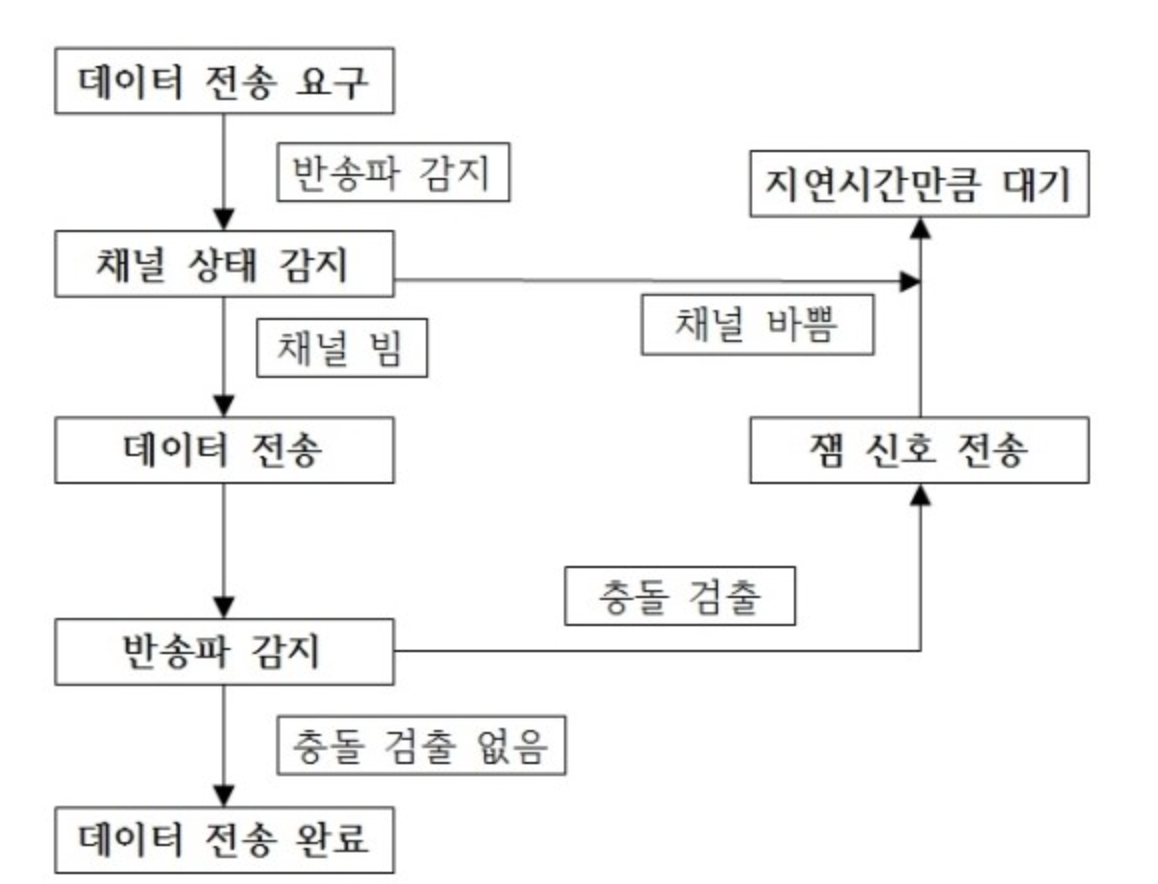

CSMA/CD
Token Passing
- 채널을 전용하는 자격증인 토큰을 미리 정해진 순서에 따라 주고받으면서 전송하는 방법
- Free Token과 Busy Token 사용
OSI 7 참조모델
- ISO(국제 표준 기구)는 서로 다른 시스템간의 통신을 허용하기 위해 OSI(Open System Interconnection) 모델을 만듦
- OSI 참조모델은 network가 제공하는 여러 가지의 기능을 7개의 계층으로 나누어 식별
상위 3계층 - Software 기능
4계층 - Middleware 기능
하위 3계층 - Hardware 기능
응용 계층
- 사용자에게 다양한 User Interface(UI) 제공
- UI를 통해 데이터 생성
- HTTP, FTP, Telnet, SMTP...
표현 계층
- 코드 변환(부호화, encoding)
- 압축(Compression)
- 암호화(Encryption)
세션 계층
- End-to-End Applicaiton 사이의 연결 설정, 유지, 해지
ex) SSL
전송 계층
- End-to-End Connection를 위한 논리적인 통로 제공(Virtual Circuit)
- 전송 문제 관리
- 신뢰성 있는 전송 보장
ex) TCP, UDP
네트워크 계층
- 논리적인 주소 사용
- 경로 관리와 최적 경로 결정(Routing)
ex) IP
데이터 링크 계층
- 데이터 전달(forwarding)
- Error Detection 기능 제공
- 매체접근제어방법 제공
- 물리적인 주소 사용
ex) LLC(Logical Link Control), MAC(Media Access Control)
물리 계층
- 물리적인 연결
- 전기적, 기계적, 기능적, 절차적인 수단 제공
기계적 특성 : 커넥터의 크기, 핀의 개수 및 위치 등의 규격
전기적 특성 : 전류 및 전압의 특성, 전송속도/거리 등을 규정
기능적 특성 : 커넥터의 각 핀의 기능을 규정
절차적 특성 : 각 핀의 신호화 주고받는 순서에 대한 규정
캡슐화(Encapsulation)
- 송신자측
- 상위계층에서 하위계층
- 제어 정보 추가
역캡슐화(De-encapsulation)
- 수신자측
- 하위계층에서 상위계층
- 제어정보 제거
캡슐화와 역캡슐화
PDU & TCP/IC Stack
통신 체계와 Protocol
독점적 프로토콜
- 특정 업체에서 프로토콜 개발
- 타 프로토콜과 호환 불가
- SNA, IPX/SPX, AppleTalk 등
비독점적 프로토콜
- 학교 및 연구기관에 의해 개발
- 이종 장비간 통신 가능
- TCP/IP, 802.3 등
TCP/IP Protocol
Wireshark
Wireshark · Go Deep.
www.wireshark.org
이더넷 프레임

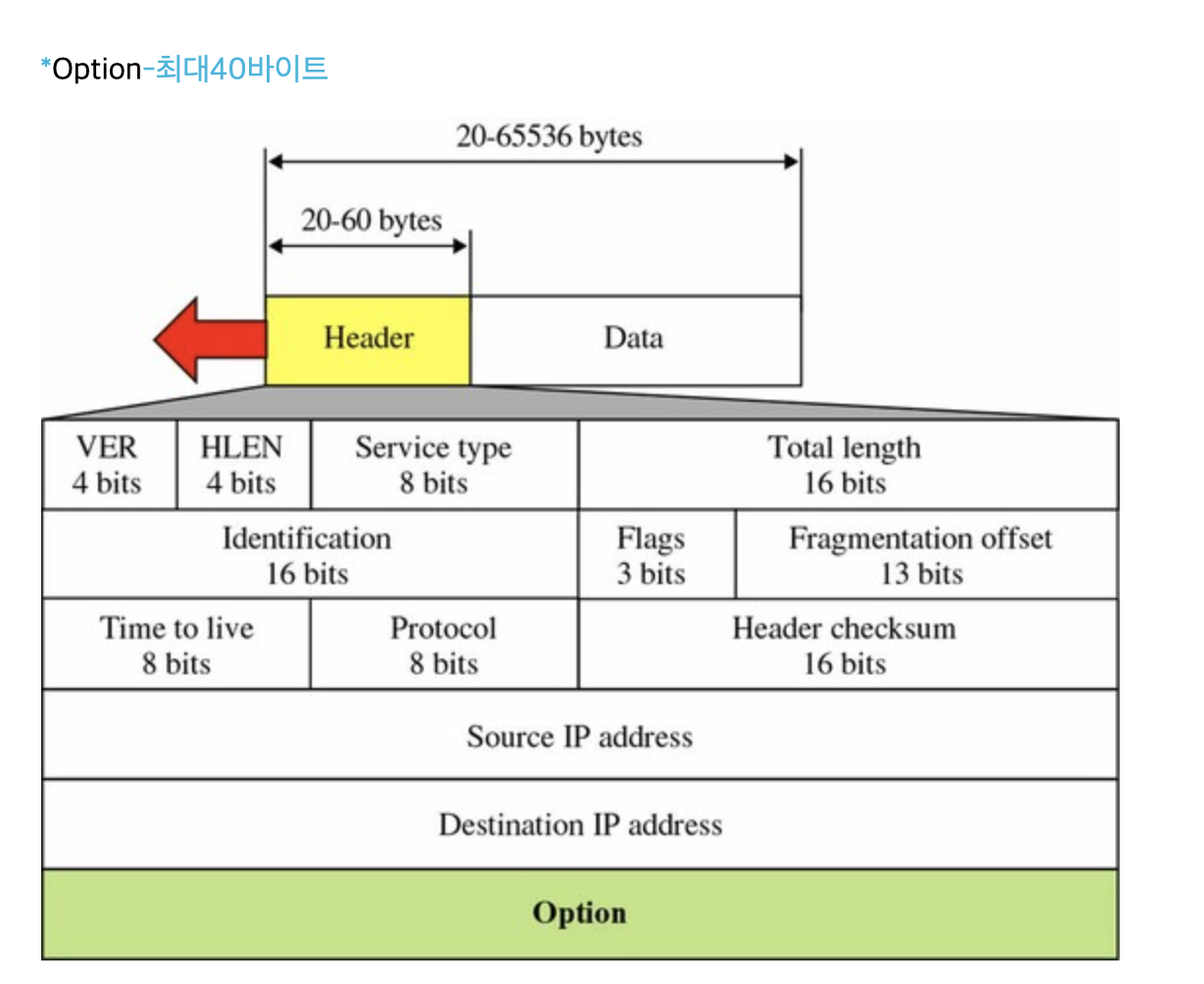

IP 헤더
총 20Byte의 기본길이와 옵션을 사용해 크기가 최대 60Byte까지 가질 수 있음
TCP 헤더
TCP 연결 설정(3-Way Handshaking)
